Shimada
Centro de Torneamento Vertical com 4 fusos
Shimada
Centro de Torneamento Vertical com 4 fusos
Shimada
Modelos e Características

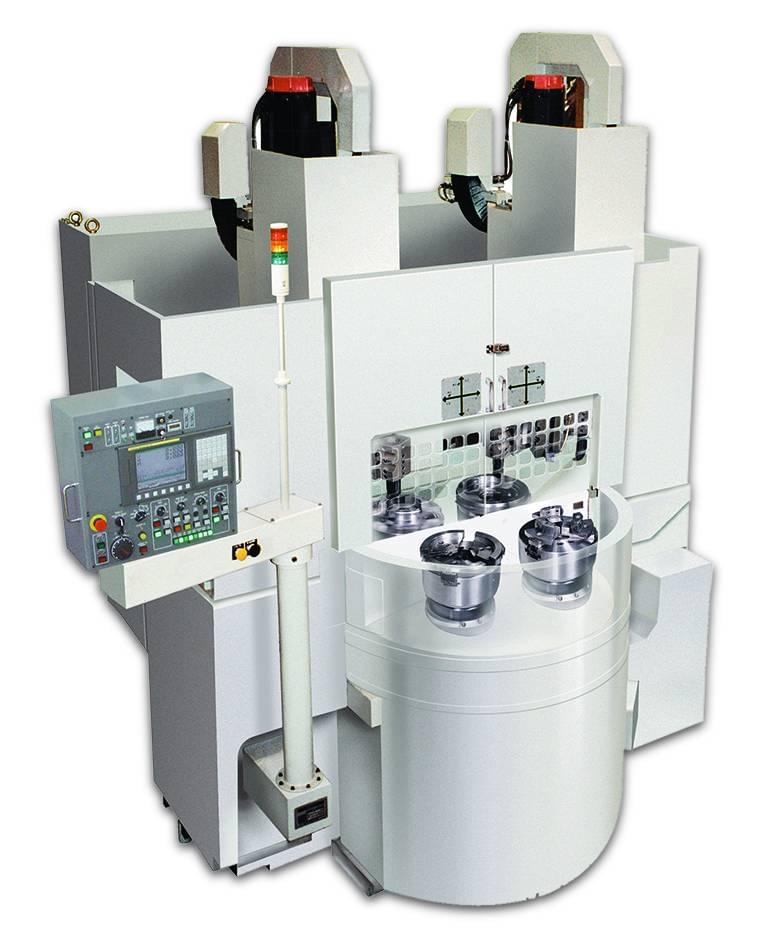

Projetado para peças de maior porte dimensional, o centro de torneamento multifusos VT4-350 é concebido com quatro fusos verticais e duas torres porta-ferramentas, que são controlados por um Comando Fanuc 0i-TD com dois canais independentes.

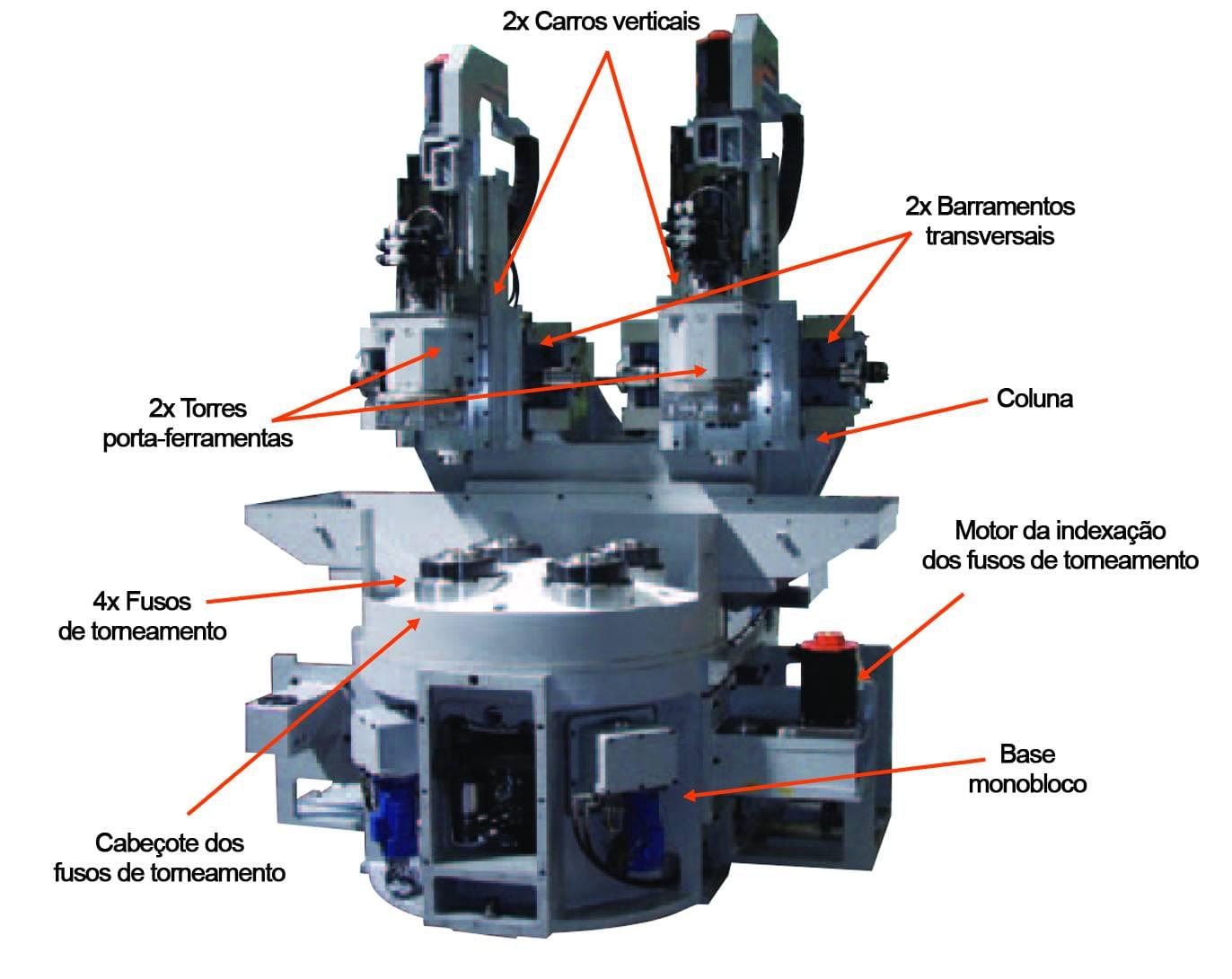

O centro de torneamento VT4-350 possui base monobloco e colunas robustas, que proporcionam alta rigidez e ótima absorção de vibrações. Essas características resultam em excelentes estabilidades térmicas e dimensionais para as peças torneadas. O cabeçote com os fusos na posição vertical favorece os assentamentos das peças pela ação da gravidade, garantindo maior precisão e confiabilidade nos períodos em que a máquina estiver produzindo.
Devido suas características construtivas e funcionais, os centros de torneamento multifusos Shimada são flexíveis e produtivos, com facilidade de acesso para carga e descarga de diferentes tipos de peças torneadas.
Especificações Técnicas
| Especificações da Maquina | VT4-350 | |
|---|---|---|
| Capacidades | Diâmetro máximo torneável | 370 mm |
| Comprimento máximo torneável | 200 mm | |

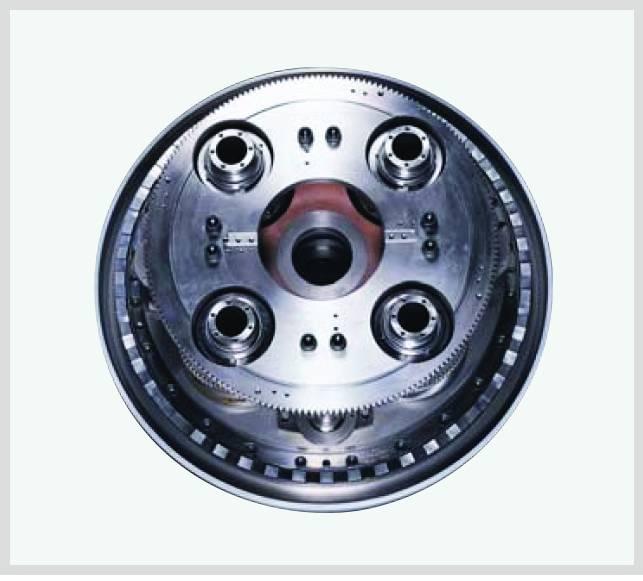

| Cabeçote | Quantidade de fusos | 4 fusos |

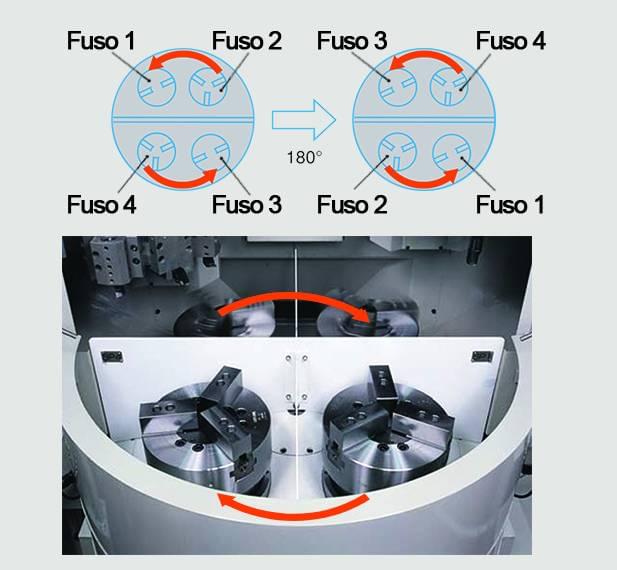

| Tempo de indexação | 5 segundos para 2 peças(180 graus) | |
| Nariz do eixo-árvore | A2-8" | |
| Diâmetro da placa | 300mm | |
| Motorização dos fusos | 22/18,5 kW x 2 (30/25 HP) (opção 22/26kW x 2 (30/35 HP) |
|
| Rotações dos fusos | 23-2300 rpm (opção para 32-3200 rpm) |
|

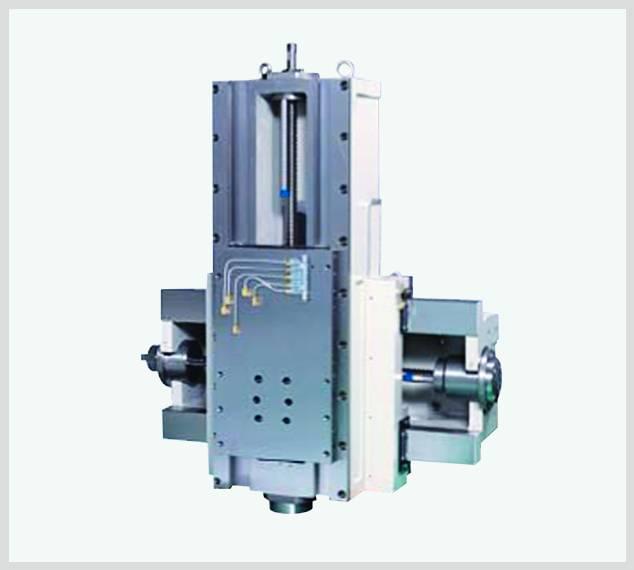

| Torre porta ferramentas | Quantidade de posições | 6 posições x 2 (opção para 8 posições x 2) |
| Rotação das ferramentas | Não disponível neste modelo de máquina | |
| Curso e Avanços | Curso em X | 300 mm |
| Curso em Y | 450 mm | |
| Avanço rápido | X e Z: 20m/min | |
| Alimentação elétrica | Potência total instalada | 75 kVA para 22/18,5 kW (87 kVA para ocupação 26/22 kW) |
| Dimensões | área ocupada | 3025 mm x 3703 mm |
| Peso | 12000 kg | |
Métodos de Usinagem

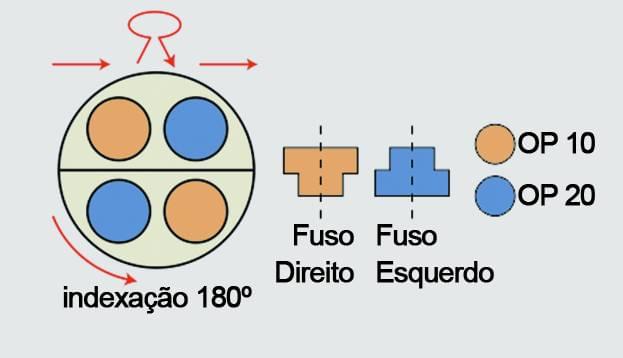

Método AB/AB
Operações 10 e 20 contínuas
Método AA/AA
Operação 10 (única)
Método AA/BB
Operações 10 e 20 alternadas
Dimensões (mm)
